這些樁基檢測方法，你了解嗎？
樁基是工程結構常用的基礎形式之一，樁身的完整性和樁的承載能力，直接影響上層結構的穩定性，樁身存在的非嚴重缺陷在土體深處時對樁基的荷載沒有太大的影響，但當樁身缺陷在近地表面時，樁身缺陷極大地降低了樁基極限荷載，因此樁身質量的完整性檢測是非常重要的。
常見的樁基檢測方法有聲波投射法、靜載試驗法、鉆芯法、低應變法、高應變法五種。其中超聲波投射法主要檢測樁身砼的密實程度以及樁身完整程度；靜載試驗法是目前公認檢測基樁豎向抗壓承載力最直接、最可靠的試驗方法；鉆芯法具有科學、直觀、實用等特點，在檢測混凝土灌注樁方面應用較廣；低應變法檢測簡便，且檢測速度快；高應變法主要功能是判定樁豎向抗壓承載力是否滿足設計要求。接下來以超聲波投射法為例，介紹樁基檢測：
一、基本原理
在樁內預埋若干根平行于樁縱軸的聲測管，探頭在聲測管內沿樁身逐點檢測，根據聲參量變化判斷缺陷位置，評定樁身完整性。
二、 工作流程
1）收集樁基資料；
2）探測孔深，丈量管距；
3）數據采集；
4）繪制曲線；
5）分析判斷，出具檢測報告。
三、 現場檢測

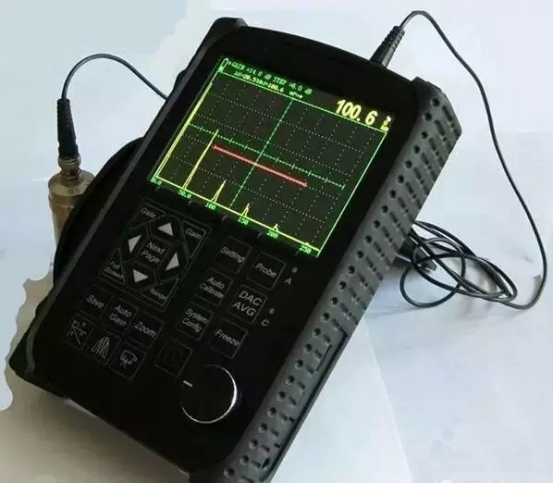

在做檢測之前，我們先簡單了解一下檢測儀器要求— —超聲波檢測儀。
1）超聲儀能夠?qū)崟r顯示收到的波形；
2）能夠?qū)β晻r、幅度進行手動和自動判讀，具有頻譜分析功能；
3）聲時分辨率≤0.5，聲波幅值測量相對誤差＜5%。
現場檢測
1）根據同批次檢測樁的樁徑大小選擇合適的換能器及儀器參數，并采用標定法確定儀器系統的延遲時間。
2）量測并核實樁基測管的外徑、內徑、各測試剖面兩管外壁距離、深度等，對所有聲管進行剖面全組合，作出檢測簡圖。
3）將發射探頭和各接收換能器放入標志深度測管測點處，保持固定高差進行同步升降，實時記錄接收信號的時程曲線，讀取聲時、首波峰值和周期值。按照測試簡圖對所用檢測剖面檢測。
4）對所測數據進行初步分析，存在樁身質量可疑點，再進行加密測試或傾測、扇形掃測，進一步確定樁身缺陷的位置和范圍。
四、數據分析
根據檢測獲取的聲時判據、聲幅判據以及PDS判據，分析各聲學參數的臨界值，綜合各判據判斷結果以及實際的波形圖，對樁身的完整性進行評價。
除上述判據外，還有主頻判據以及由聲時判據演化的聲速判據。
分析與判定--檢測值：
聲時、聲速、波幅和主頻。
分析與判定--聲速臨界值：
①數據排序；
②截去明顯小值；
③計算判據；
④檢驗；
⑤截去小值；
⑥重復③④⑤步驟；
⑦得到臨界值。
分析與判定--波幅臨界值：
用波幅平均值減6dB作為波幅臨界值，當實測波幅低于臨界值時，應將其作為可疑缺陷區。
分析與判定—斜率判據：
聲時深度曲線上斜率與相鄰測點聲時的乘積，這是一個對缺陷邊沿敏感的量，配合聲時或聲幅判據使用。
五、樁基完整性評定
結合樁基施工過程的全部技術資料，以及現場檢測的數據，對樁基完整性進行分析、判斷和評定，形成檢測報告。

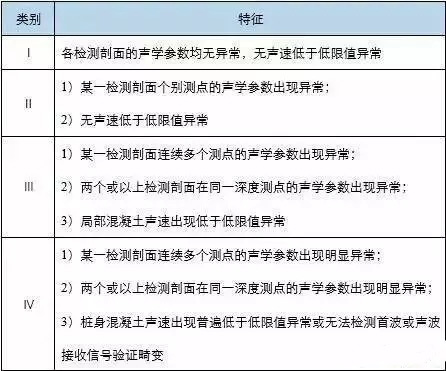

樁基完整性評定：
常見的樁基檢測方法有聲波投射法、靜載試驗法、鉆芯法、低應變法、高應變法五種。其中超聲波投射法主要檢測樁身砼的密實程度以及樁身完整程度；靜載試驗法是目前公認檢測基樁豎向抗壓承載力最直接、最可靠的試驗方法；鉆芯法具有科學、直觀、實用等特點，在檢測混凝土灌注樁方面應用較廣；低應變法檢測簡便，且檢測速度快；高應變法主要功能是判定樁豎向抗壓承載力是否滿足設計要求。接下來以超聲波投射法為例，介紹樁基檢測：
一、基本原理
在樁內預埋若干根平行于樁縱軸的聲測管，探頭在聲測管內沿樁身逐點檢測，根據聲參量變化判斷缺陷位置，評定樁身完整性。
二、 工作流程
1）收集樁基資料；
2）探測孔深，丈量管距；
3）數據采集；
4）繪制曲線；
5）分析判斷，出具檢測報告。
三、 現場檢測
在做檢測之前，我們先簡單了解一下檢測儀器要求— —超聲波檢測儀。
1）超聲儀能夠?qū)崟r顯示收到的波形；
2）能夠?qū)β晻r、幅度進行手動和自動判讀，具有頻譜分析功能；
3）聲時分辨率≤0.5，聲波幅值測量相對誤差＜5%。
現場檢測
1）根據同批次檢測樁的樁徑大小選擇合適的換能器及儀器參數，并采用標定法確定儀器系統的延遲時間。
2）量測并核實樁基測管的外徑、內徑、各測試剖面兩管外壁距離、深度等，對所有聲管進行剖面全組合，作出檢測簡圖。
3）將發射探頭和各接收換能器放入標志深度測管測點處，保持固定高差進行同步升降，實時記錄接收信號的時程曲線，讀取聲時、首波峰值和周期值。按照測試簡圖對所用檢測剖面檢測。
4）對所測數據進行初步分析，存在樁身質量可疑點，再進行加密測試或傾測、扇形掃測，進一步確定樁身缺陷的位置和范圍。
四、數據分析
根據檢測獲取的聲時判據、聲幅判據以及PDS判據，分析各聲學參數的臨界值，綜合各判據判斷結果以及實際的波形圖，對樁身的完整性進行評價。
除上述判據外，還有主頻判據以及由聲時判據演化的聲速判據。
分析與判定--檢測值：
聲時、聲速、波幅和主頻。
分析與判定--聲速臨界值：
①數據排序；
②截去明顯小值；
③計算判據；
④檢驗；
⑤截去小值；
⑥重復③④⑤步驟；
⑦得到臨界值。
分析與判定--波幅臨界值：
用波幅平均值減6dB作為波幅臨界值，當實測波幅低于臨界值時，應將其作為可疑缺陷區。
分析與判定—斜率判據：
聲時深度曲線上斜率與相鄰測點聲時的乘積，這是一個對缺陷邊沿敏感的量，配合聲時或聲幅判據使用。
五、樁基完整性評定
結合樁基施工過程的全部技術資料，以及現場檢測的數據，對樁基完整性進行分析、判斷和評定，形成檢測報告。
樁基完整性評定：
